SynShield® – Kupfer- & Aluminiumfolien SynShield® Typ 3

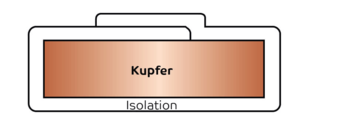

Kupferfolie komplett mit SynTherm® Flächenisoliermaterial umhüllt - mit Überlappung.
SynShield® ist eine flexible Kupferfolie, die mit Flächenisoliermaterial laminiert wird.
SynShield® ist hervorragend wickelbar und kann in zwei unterschiedlichen Verfahren produziert werden:
- Die Isolierung wird in einem speziellen Verfahren ohne Klebstoff aufgebracht. Dieses Verfahren gewährleistet ein hervorragendes Lötverhalten und eine geringe Gesamtstärke.
- Die Isolierung wird mittels eines Klebstoffes aufgebracht.
Aufmachung:
- ohne Lötspalt
- mögliche Ausführung ohne Kleber: PET-Folien
- mögliche Ausführung mit Kleber (SynTape®):
PET-Folien
Aramidpapiere
PI-Folien
Anwendung
SynShield® wird schwerpunktmäßig im Transformatorenbau eingesetzt und kann zur elektromagnetischen bzw. elektrostatischen Abschirmung zwischen Primär- und Sekundärwicklung eingesetzt werden. Synshield® wird zur Wicklung ebenfalls als Ersatz für Kupferlackdraht eingesetzt.
Standards
- Wärmeklasse B, F, H (je nach Isolierung)
- UL-Nr. E301705 (nur SynShield® mit PET)
Lieferformen
Lauflänge 100, 200 m auf Rolle (76 mm Kern)
Andere Lauflängen und Ausführungen auf Anfrage.
Leiter
Kupferfolie aus mind. 99,90 % Cu und einer hohen bis sehr hohen elektrischen Leitfähigkeit.
Anmerkungen
*Die aufgeführten Werte sind typische Werte der jeweiligen Folie im unverarbeiteten Zustand.
Sie haben Fragen zu unseren Kupfer- und Aluminiumfolien und möchten uns eine Anfrage schicken?
Unsere Vertriebsmitarbeiterin hilft Ihnen gerne weiter.
Technische Daten
| Eigenschaft | Einheit | Kupfer | PET | PET (klebend) | Aramidpapier (klebend) | PI-Folie (klebend) |
|---|---|---|---|---|---|---|
| Breite | mm | 6-50 | 6-50 | 6-50 | 6-50 | 6-50 |
| Trägerstärke | mm | 0,035-0,300 | 0,030 | 0,023 | 0,050 | 0,025 |
| Gesamtstärke | mm | 0,060 | 0,100 | 0,060 |
