SynShield® – Kupfer- & Aluminiumfolien SynShield® Typ 1

Kupferfolie einseitig mit SynTherm® Flächenisoliermaterial.

SynShield® ist eine flexible Kupferfolie, die mit Flächenisoliermaterial laminiert wird.

SynShield® ist hervorragend wickelbar und kann in zwei unterschiedlichen Verfahren produziert werden:

  • Die Isolierung wird in einem speziellen Verfahren ohne Klebstoff aufgebracht. Dieses Verfahren gewährleistet ein hervorragendes Lötverhalten und eine geringe Gesamtstärke.
  • Die Isolierung wird mittels eines Klebstoffes aufgebracht

Aufmachung:

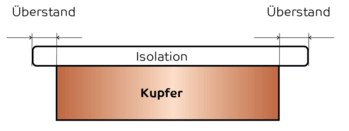

  • seitlicher Überstand nach Kundenwunsch
  • mögliche Ausführung ohne Kleber: PET-Folien
  • mögliche Ausführung mit Kleber (SynTape®):
    • ​​​​​PET-Folien
    • Aramidpapiere
    • PI-Folien
Datenblatt herunterladen


SynShield® Typ 1

Anwendung

SynShield® wird schwerpunktmäßig im Transformatorenbau eingesetzt und kann zur elektromagnetischen bzw. elektrostatischen Abschirmung zwischen Primär- und Sekundärwicklung eingesetzt werden. SynShield® wird zur Wicklung ebenfalls als Ersatz von Kupferlackdraht eingesetzt.

Standards

  • Wärmeklasse B, F, H (je nach Isolierung)
  • UL-Nr. E301705 (nur SynShield® mit PET)

Lieferformen

Lauflänge 100, 200 m auf Rolle (76 mm Kern)

Andere Lauflängen und Ausführungen auf Anfrage.

Leiter

Kupferfolie aus mind. 99,90 % Cu und einer hohen bis sehr hohen elektrischen Leitfähigkeit.

Anmerkungen

*Die aufgeführten Werte sind typische Werte der jeweiligen Folie im unverarbeiteten Zustand.

Finden Sie mit uns Ihre passenden Kupfer- und Aluminiumfolie!

Sie haben Fragen zu unseren Kupfer- und Aluminiumfolien und möchten uns eine Anfrage schicken?
Unsere Vertriebsmitarbeiterin hilft Ihnen gerne weiter.

Technische Daten

Allgemein
Eigenschaft Einheit Kupfer PET PET (klebend) Aramidpapier (klebend) PI-Folie (klebend)
Breite mm 6-50 6-50 6-50 6-50 6-50
Trägerstärke mm 0,035-0,300 0,030 0,023 0,050 0,025
Gesamtstärke mm 0,060 0,100 0,060
